Bewegungsmelder

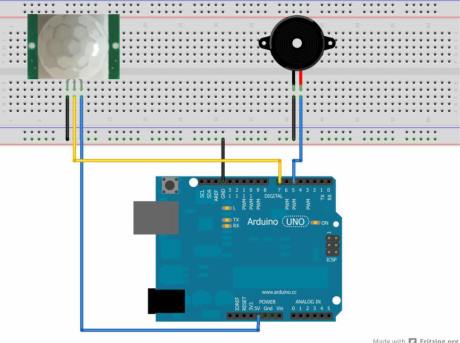

Die Kunststofflinse ist nur leicht gesteckt. Wenn man sie abhebt kann man den Infrarotdetektor erkennen und man sieht anhand der Beschriftung unter der Linse, wie der Sensor verkabelt werden muss: GND ( – ), OUT (Ausgang des Signals), VCC ( + ).

int piezo=5;

int bewegung=7;

int bewegungsstatus=0;

void setup() {

pinMode(piezo, OUTPUT);

pinMode(bewegung, INPUT); }

void loop() {

bewegungsstatus=digitalRead(bewegung);

if (bewegungsstatus == HIGH) {

digitalWrite(piezo, HIGH);

delay(5000);

digitalWrite(piezo, LOW); }

else {

digitalWrite(piezo, LOW); }

}
